伺服壓力機鋼帶張力控制系統

作者：金拓科技    發布時間：2015/4/24 10:52:22

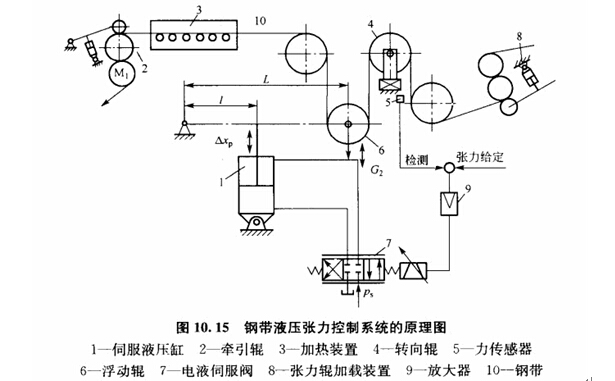

在帶鋼生產過程中，為了保證鋼帶的質量，常要求控制帶材的張力，為此，常用伺服系統來實現恒張力控制。圖10.15所示為鋼帶張力控制系統的原理圖，2為牽引轆，8為張力輥加載裝置，它們便鋼帶具有一定的張力。但由于種種原因，張力可能有波動，為此需在轉向輯4的軸承上設置力傳感器5，以檢測帶材的張力，并用伺服液壓缸1帶動浮動轆6來調節張力。如果實際張力與給定值相等，則偏差信號為零，伺服壓力機電液伺服閥沒有輸出伺服。液壓缸保持不動，浮動棍不動。當實測張力與要求張力有偏差時，偏差電壓經放大器9放大后，使得伺服壓力機電液伺服閥7有輸出，伺服液壓缸活塞帶動浮動輯6上下移動，調節鋼帶的張緊程度以減少其偏差，因此該系統是一個恒值力控制系統。它保證了鋼帶的張力符合要求，提高了鋼材的質量。張力控制系統的方塊圖如圖10.16所示。
