伺服壓力機換向閥結構原理

作者：金拓科技    發布時間：2015/3/26 9:53:45

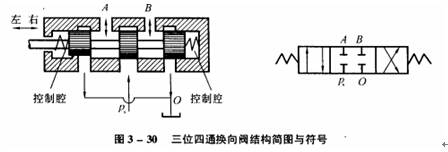

伺服壓力機滑閥式換向閥的結構簡圖如圖3-30所示。

圖示為中位，四油口互不相通，如符號中的中間方塊所示；閥芯向左移動.P.→B.A→o.
如符號中右方塊所示:閥芯向右移動.P.→A.H→o.如符號中方塊所示。傭去控制力，對中彈簧使閥芯自動復歸中位狀態。
轉閥式換向閥的結構示意圖如l因3-31所示.其符號和工作過程與滑閥式換向閥相同。閥范；在閥套中轉動，正、反轉一定角度即可換向。換向閥的控制方式有
①手動式。有操縱桿。
②電磁換向閥。由電磁鐵的電磁力椎動閥芯換向。電磁鐵有直流、交流兩種。直流電磁鐵可靠性蟲子；交流電磁鐵推力大。兩種電磁鐵都在發展。
③液壓換向閥。用油壓力作用于閥芯的兩端腔，使閥芯左右移動，轉換油路的連通序。液動換向閥德安控制油路。兩邊油壓相同，復位彈簧使閥芯處回于中位。
④電液換向閥。它是兩級閥。第一級為電磁換向閥，第二級為液動換向閥。由第一級電磁閥輸出壓力油去控制第二級閥的閥芯運動。
一旦控制力，上述各種控制方式都有自動復位和非自動復位兩種。復位彈簧可使閥芯自動恢復初始工位。閥芯雙向移動的，對中彈簧可使閥芯自動恢復中位狀態。沒有復位攤簧，則不能自動復位。
伺服壓力機換向閥應用舉例如圖3-32.二位四通手動也是向閥(帶自動復位的)控制液壓缸左、右運動的換向。
