四柱油壓機恒功率變量機構

作者：金拓科技發布時間：2015/3/19 10:51:37

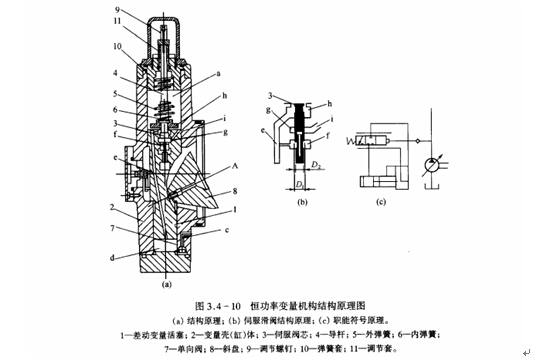

四柱油壓機恒功率變量機構為液壓阪動(伺服)變量機構。又稱壓力補償變量機構，其機構原理如圖3.4-10所示，其中伺服閥芯3與差動變量活塞1掬成伺服滑倒。差動變量活與變量殼(缸)體2掏成主牽動液壓缸。
四柱油壓機恒功率伺服變量機構工作過程如下來自在E塞泵的壓力油液經過通、單向閥7、差動變量活塞7的內部通道e進入環形槽f和h(見圖3.4-10(b)。在環形槽f內，由于D1>D2因此壓力油液對伺服閥芯3產生了向上的作用力。當柱塞泵出口壓力升高，液壓作用力大于外彈簧5的預壓緊力(調節螺釘調整)時，伺服閥芯壓縮彈簧5而上升，將環形糟h封死，環形糟dT開油液經通道i、環形槽g和伺服閥芯5的內部通孔泄人泵體內而流回油箱。于是些動變量活塞1被下部d腔的壓力油椎動上移，斜量頃角變小，排量變小，泵輸出流量變小。直到作用在伺D塞閥芯3上的液壓力與彈簧力平衡、差動變量活塞l上升到將環形糟封閉為止。當校塞泵工作壓力進一步升高時，伺服閥芯3的底部液壓力使之進一步上升，直到液壓力與外彈簧5及內彈簧6兩者的彈簧力相平衡。環形糟g重新被封死為止，這時柱塞泵的流量進一步變小。反之，當柱塞泵工作壓力降低時，伺服閥芯3底部液壓力小子上都彈簧力，使伺服閥芯3下移.將環形槽h打開，壓力油液經環形梢h迸人a腔。由于差動變活塞上都面積大于下瑞面積，上部液壓力及彈簧為大于底部液壓力，差動變童話塞5下移，使斜量?jī)A角變大，流量精加，直到環形槽h口重新被封死，達到新的平衡為止。安裝這種變量機構的液壓泵，其輸出流量隨工作壓力增高而減小，隨壓力減小而增大，可使液壓泵輸出功率近于不變，故稱恒功率變量泵或壓力補償變量泵。

恒功率(壓力補償)變量泵的調節特性曲線即壓力一流量特性曲線如圖3.4-11所示。圖3.4-10中A點和G點表示彈簧套10調在最上方和最下方位置時的開始變量壓力。對于CY14-1型交量泵，當彈簧套10詞在最上位置時，外彈簧的預緊力較小，泵的出口壓力大于3MPa時才開始變量。當彈簧套10調在最下位置時，外彈簧的預緊力增大，泵的出口壓力達到7MPa時才開始變量。陰影部分為泵的調節特性范圍。AB的斜率由外彈簧5的彈性剛度決寇。FE的斜率由外彈簧5和內彈簧6的合成彈性剛度決定，ED的長度是由彈簧套10的位置決定。若彈簧套10是調在蓋章上方和最下方之間某一位置，則變最泵的流量與壓力變化關系在圖3.4-11所示陰影范圍內，且為三條直線組成的折線，例如G'F'E'D'線。G'J點表示開始變量壓力，當泵的出口壓力低于G'點對應的壓力戶時，泵輸出額定流量的100%；當油壓超過壓力p'時，變量機構中只有外彈簧銷商碰到彈簧套10端面逐漸被壓縮，流量隨壓力升高沿斜線Gγ減小，G'F'的斜率僅囪外彈簧5的彈性剛度來決定，G'F'與AB平行.當油壓繼續升高越過F')點所對應的壓力p'時，變量機構中內彈簧6、外彈簧5同時被調節套峭面逐漸壓縮(彈簧彈位剛度稍加).流量隨壓力升高沿斜線F'E'減少，F(xiàn)'E'的斜率由內彈簧和外彈簧的組合剛度來決定F'E'與FE平行過'點農示導桿4的軸肩已碰到彈簧套10的端面，變量活.已不能上升，此時不論壓力如何升高，流量已不能再減少，保持在額定流量的896上，所以E'D'為水平線，表示流量已不隨壓力改變。
從圖中看出，折線G'F'E'D'與點畫線表示的雙曲線十分近似。泵的壓力與流量的乘織近似等于常數，即泵的輸出功率近似為恒定。這種泵可以使液壓執行機構在空行程時獲得最大流量，使空行程速度加快；而在工作行程時，由于壓力升高，泵的輸出流量減少，使工作行程速度減慢，這正符合許多液壓設備動作要求，如液壓壓力機、工程機械等，這樣能夠充分發揮設備的能力，使功牟利用合理。
