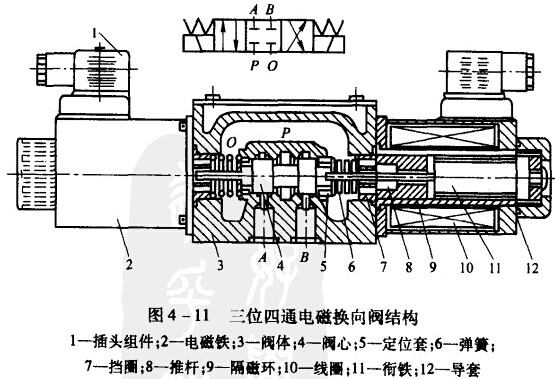

四柱油壓機電磁換向閥是利用電磁鐵吸力推動閥心換位的方向閥。它是電氣系統與液壓系統之閥的信號轉換元件，它的電氣信號由液壓設備的按鈕開關、限位開關、行程開關、壓力繼電器等發出，從而可以便液壓系統方便地實現各種操縱及自動順序動作。圖4-11是三位四通電磁換向閥的結構原理固和圖形符號。閥的兩端各有一個電磁鐵和一個對中彈簧，閥心在常態時處于中位。當右端電磁鐵通電吸合時，銜鐵通過推桿將閥心推至左端，換向閥就在右位工作；反之，左端電磁鐵通電吸合時，換向閥就在左位工作。
圖4-12所示為二位四通電磁閥的符號，圖4-12(8)為單電磁鐵彈簧復位式.圖4-12(b)為雙電磁鐵銅球定位式。二位電磁閥.一般都是單電磁鐵控制的，但無復位彈簧雙電磁鐵二位閥，由于電磁鐵斷電后仍能保留通電時的狀態，從而減少了電磁鐵的通電時閥，延長了電磁鐵的壽命，節約了能源；此外，當電磁鐵因故中斷時，電磁閥的工作狀態仍能保留下來，可以避免系統失靈或出現事故。
四柱油壓機電磁閥上采用的電磁鐵有交流和直流兩種基本類型。交流電磁鐵反應速度快、啟動力大，但換向時閥短(0.01-0.07s)、換向沖擊大、噪聲大、換向頻率低(約30次1m1n)，而且當閥心被卡住或由于電壓低等原因吸合不上時，線圈易燒壞。直流電磁鐵需直流電源或整流裝置，但換向時閥長(0.1-0.5葉，換向頻率允許較高(最高可達240次1m1n)，而且有恒咆流特性，當電磁鐵吸合不上時，線翩不會燒壞，故工作可靠性高。還有一種本機整流型電磁鐵.其上附有二極管'甚流線路和沖擊電壓吸收裝置，能把接入的交流電整流后自用，因而兼?zhèn)淞饲笆鰞烧叩膬?yōu)點。
在中低壓電錢換向閥的理號中，交流電磁鐵用字母D表示，而直流電磁鐵用E表示。例如，230-258表示流量為25L/m1n的板式二位三通交流電磁換向閥；ME-EB則表示流量為25νm1ll的板式三位四通直流電磁換向閥。
四柱油壓機電磁換向閥由電氣信號操縱，控制方便，布局靈活，易于實現自動控制。但由于電磁鐵吸力有限，動作急促，因此在對于換向時閥要求能調節，或流量大、行程長、移動閥心阻力較大的場合，采用電磁換向閥是不適宜的。
